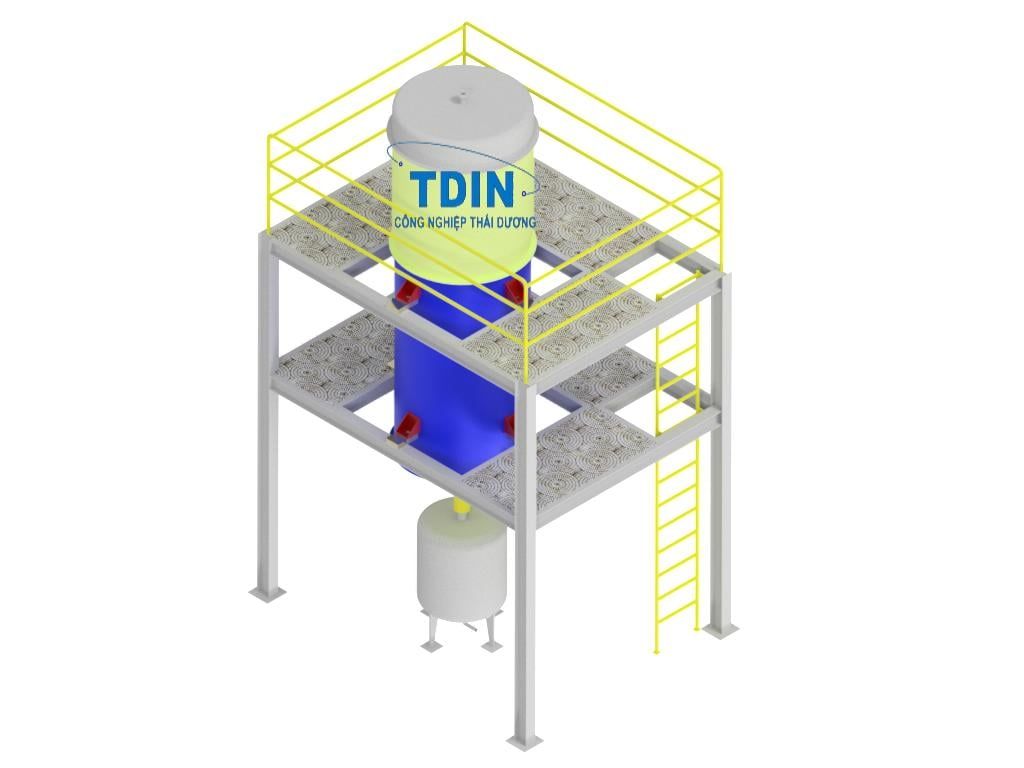

Thiết bị cô đặc dung dịch Canxi nitrat

-Phần tổng thể:

• Kích thước tổng thểtháp DxH: F1200 x 4290 mm.



• Vật liệu: Inox SUS 304

– Phần thân tháp cô đặc:dạng thiết bị trao đổi nhiệt bằng hơi dạng ống chùm hình trụ

• Kích thước D x H: F1200x 2000 mm.



• Vỏ hình ống: vật liệu Inox SUS 304, dày 8mm.

• Mặt bích 2 đầuđể hàn ống chùm: Kích thước D: F1180 mm; Dày 10mm; Vật liệu:Inox SUS304;

• Ống thoát hơi trung tâm: ống Inox SUS304, kích thước: DN200 dày 6mm, dài 2000 mm.

• Ống trao đổi nhiệt giữa hơi nước vào dung dịch cô đặcgồm 68 ống Inox SUS304 DN25 dày 4mm.

-Thiết bị được bọc bông khoáng cách nhiệt dày 50mm,ngoài bọc Inox SUS304 dày 1mm.

– Phần đỉnh tháp (phần tách hơi cô đặc):

• Phần thân hình ống: Kích thước phần hình trụ DxH: F1250 x 1500 mm. Vật liệu chế tạo Inox SUS 304 dày 3mm.



• Nắp gắn bích hình chỏm cầu,gắn bích: Kích thước DxH: F1250 x 200 mm;

• Cửa lắp cảm biến nhiệt trên và dưới tháp: F 27mm

• Cửa lắp cảm biến áp suất hơiF27 mm

• Van an toàn DN25, áp suất hơi 15 bar.

– Sàn thao tác: kích thước ( Dài x Rộng x Cao) 3.350 x 3.300 x 4.200mm. Vật liệu thép đúc I150, mặt sàn tôn nhám dày 3mm. Sơn epoxy chống chịu hóa chất.

– Cầu thang , lan can được làm bằng ống thép F42 dày 1,5mm. Sơn epoxy chống chịu hóa chất

– Van an toàn DN25 = 02 bộ

– Đồng hồ đo áp suất hơi: 15 Bar, nhiệt độ làm việc 150oC;

– Đồng hồ đo và kiểm soát nhiệt độ cô đặc gồm:

• Số lượng: 02 chiếc (đáy tháp 01 chiếc, đỉnh tháp 01chiếc)



• Nhiệt độ làm việc 150oC

– Ống kiểm soát mức dung dịch trong tháp cô đặc: kích thước F60, nối bích….

– Năng suất cô đặc: 150 kg sản phẩm dịch cô đặc/giờ.
